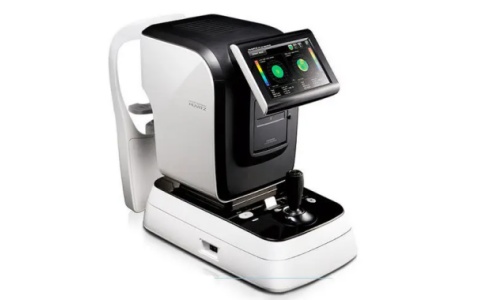

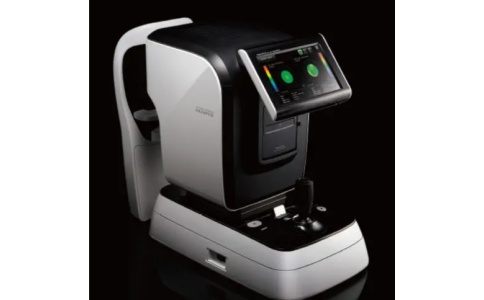

海威馳電腦驗光儀HRK-8000A

海威馳HRK-8000A作為一款電腦驗光設備，融合了波前像差技術與數字化成像系統，為眼科診斷和視力矯正提供了完善解決方案。它不僅在傳統屈光度測量方面表現優良，更能深入分析與可視化人眼的高階像差，為準確驗配（尤其是隱形眼鏡）提供強大支持。以下內容將詳細解析其光學系統、像差分析功能、圖像模擬技術、彩色視圖模式、隱形眼鏡驗配輔助及其詳細規格參數。

1 光學系統與波前技術

海威馳HRK-8000A驗光儀的核心光學系統基于先進的波前像差技術（Wavefront Technology），這一技術改變了傳統驗光方式。其工作原理是通過一系列按扇形劃分的傳感器，測量從患者視網膜反射出來的光線波前，并準確分析這些光線的折射特性。該系統采用Hartmann-Shack波前像差傳感器為基礎，能夠分析多個焦點的光波前，不僅能測量受檢者的基礎像差，還能生成空間分布的像差地形圖，提供更完善的視覺信息。

光學系統的硬件配置包括Huvitz公司自主研發的微透鏡陣列（Micro Lenslet Array），這個陣列由許多分離的焦斑組成，這些焦斑形成的圖案為客戶的眼部系統提供了寶貴的信息。同時，設備采用了超亮發光二極管（SLD）作為光源和高敏感度的CCD圖像傳感器，確保即使在屈光不正、白內障和人工晶體眼等復雜情況下，也能獲得清晰的圖像和準確的測量結果。波前技術的真正優勢在于其準確性——通過測量和分析通過眼球的整個光路，而不僅僅是眼球前表面的屈光狀態，設備能夠捕獲到包括高階像差在內的完善視覺缺陷信息，這些信息通常難以用傳統的驗光方法檢測到。

2 高階像差分析與可視化

HRK-8000A超越了傳統驗光儀僅提供球鏡、柱鏡和軸位等基本數據的能力，能夠測量并可視化高階像差。這些高階像差數據通過圖形化的Zernike屈光度圖顯示，為眼科專業人員提供了更為深入的診斷工具，使他們能夠更好地理解患者眼睛的視覺質量狀況，從而做出更明智的臨床決策。

高階像差是視覺質量下降的重要因素，包括彗差、球差、像散等多種類型。傳統驗光設備主要檢測離焦（近視、遠視）和散光（規則散光）等低階像差，這些像差約占整個人眼像差的85-90%。而剩余的10-15%的高階像差雖然占比較小，但對視覺質量的影響卻不容忽視，特別是在暗光環境下（如夜間駕駛時瞳孔放大）可能引起眩光、光暈等嚴重影響視覺舒適度的現象。HRK-8000A采用Zernike多項式來表示這些像差，Zernike多項式是一組在單位圓上正交的多項式，能夠有效地描述光學系統中的波前像差。

通過將復雜的波前像差分解為Zernike多項式，設備可以量化評估各種高階像差的大小和類型。這些數據以直觀的彩色圖表形式呈現，使醫生能夠快速識別患者的視覺缺陷類型和程度。例如，角膜地形圖顯示屈光病變的方式大大提高了顧客的信任度，因?yàn)樗麄兛梢灾庇^地看到自己眼睛的問題所在。這種圖形化的表示方法不僅有助于專業人員的診斷，也成為醫患溝通的有效工具，使患者能夠更好地理解自己的視覺狀況和治療必要性。

表：HRK-8000A可檢測的主要像差類型及特征

3 PSF與圖像模擬功能

HRK-8000A的點擴散函數（Point Spread Function，PSF）和視網膜顯示圖模擬功能是其可視化能力的重要組成部分，這些功能讓患者能夠更直觀地了解自己的眼睛臨床狀況和定制鏡片可能帶來的益處。PSF是光學系統成像特性的一種數學表達方式，描述了一個理想點光源經過光學系統后形成的影像分布情況。在眼科學中，PSF反映了眼球光學系統對點光源的響應，可以直接展示像差如何影響視網膜成像質量。

通過PSF模擬，患者可以看到一個點光源在他們眼中的實際成像情況。正常眼球的PSF呈現為一個銳利的小點，而存在像差的眼球則可能呈現出擴散、變形或有尾巴的影像。這種直觀的展示方式幫助患者理解為什么即使配戴了校正傳統屈光不正的眼鏡后，視力仍可能不理想的原因。設備還能模擬不同矯正方案下的PSF變化，讓患者在真正配戴眼鏡或隱形眼鏡前，就能預見到矯正后的效果，這大大提高了患者對治療方案的信心和滿意度。

視網膜顯示圖模擬功能則進一步將這種模擬擴展到復雜場景中。設備能夠生成各種日常場景（如閱讀文字、駕駛車輛、觀看電視等）在患者當前視覺狀態和經過矯正后的視覺狀態下的模擬圖像，使患者能夠直觀感受視覺矯正后的改善程度。這種功能在患者教育方面具有無可比擬的價值：當患者看到通過定制鏡片矯正后，視覺質量可能得到的顯著提升，他們會更愿意接受治療并配合后續的矯正方案。

這些先進的模擬功能依賴于HRK-8000A強大的數據處理能力和準確的光學測量。設備首先準確測量眼球的波前像差，然后基于這些數據計算PSF，通過卷積運算將PSF應用于各種場景圖像，生成模擬圖像。整個過程需要大量的計算和高質量的圖像處理算法，確保了模擬結果的準確性和可靠性。

4 彩色視圖模式

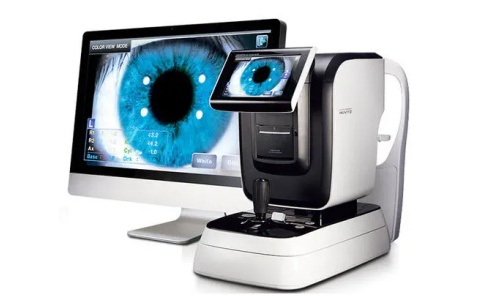

HRK-8000A配備了全彩CCD攝像頭和白光LED光源，構成了其彩色視圖模式的技術基礎。這一模式大幅提升了檢查過程的直觀性和診斷能力，使操作者能夠直接觀察到患者眼睛的實時彩色圖像和隱形眼鏡的配適狀態。

傳統的驗光設備多依賴單色成像或有限的色譜進行測量，而HRK-8000A的彩色成像能力帶來了多重優勢。首先，真實色彩還原使眼部結構的觀察更加直觀，角膜、虹膜、結膜等結構的細微變化都清晰可見，這有助于識別除了屈光問題外的其他眼部異常。其次，在隱形眼鏡驗配過程中，操作者可以實時觀察鏡片與角膜的匹配情況，包括鏡片的中心定位、移動度和覆蓋度等關鍵參數，這些對于確保隱形眼鏡配適的成功至關重要。

白光LED光源提供了均勻且可調節的照明條件，避免了傳統光源可能產生的熱輻射和亮度不均問題。不同波長的白光LED能夠模擬各種環境光照條件，幫助評估患者在多種光照下的視覺表現。全彩CCD攝像頭則捕獲高質量的眼部圖像，這些圖像不僅用于直觀顯示，還可用于進一步的分析和記錄，為患者建立完整的視覺健康檔案提供豐富的數據支持。

彩色視圖模式在臨床中的應用十分廣泛。在常規檢查中，它可以幫助識別結膜充血、角膜染色、瞼板腺異常等眼表問題；在隱形眼鏡驗配中，它可以評估鏡片的配適情況，觀察鏡片下淚液環的狀態；在干眼評估中，它可以幫助觀察淚膜破裂時間和淚液質量。此外，彩色圖像的記錄功能使得醫生可以進行前后對比，跟蹤病情變化或矯正效果，為長期的眼健康管理提供有力支持。

5 隱形眼鏡驗配輔助指南

HRK-8000A的隱形眼鏡驗配輔助功能，它通過在藍色照明下顯示熒光素液體，簡化和準確化了隱形眼鏡的驗配過程。這一創新功能解決了傳統隱形眼鏡驗配中的多個痛點，為驗配師和患者帶來了顯著便利。

熒光素評估是隱形眼鏡驗配中的關鍵環節，通過將少量熒光素鈉滴入眼內，并在鈷藍光照射下觀察鏡片與角膜間的淚液層，評估鏡片的配適狀態。傳統方法需要外接熒光素和特殊光源，流程復雜且受環境光線影響較大。HRK-8000A將這一過程集成到設備中，通過內置的藍色LED燈激活熒光素，使驗配師能夠直接在設備顯示屏上觀察評估結果，大大提高了評估的準確性和效率。

對于有散光的患者，隱形眼鏡驗配尤為復雜。HRK-8000A的CLBC模式（隱形眼鏡基底曲線測量）專門用于測量隱形眼鏡的基本曲率，確保鏡片與角膜表面的匹配度。設備還能提供散光矯正的建議：對于不超過200度的中低度散光，可以直接把散光度數折半加到球鏡度數里；而對于超過200度的高度散光，設備會建議專門定制散光隱形眼鏡。這種個性化的驗配建議避免了傳統驗配中的猜測和反復試戴，顯著提高了驗配成功率和患者滿意度。

除了基本的屈光矯正外，設備還考慮了眼球的生理參數。它能夠測量角膜曲率（范圍5.00mm~10.2mm）和角膜屈光力（范圍33.00—67.50D），這些數據對于選擇合適基弧的隱形眼鏡至關重要。設備的KER P模式（周邊角膜測量）特別用于測量角膜外圍曲率，這些數據對于選擇合適的隱形眼鏡非常有幫助，尤其是對于需要特殊設計的大型鏡片或鞏膜鏡。

6 技術規格與測量模式

HRK-8000A集成了多種先進的測量模式，滿足不同臨床需求。設備的CLBC模式（隱形眼鏡基底曲線測量）專門用于測量隱形眼鏡的基本曲率，確保鏡片與角膜表面的佳匹配。KER P模式（周邊角膜測量）則專注于測量角膜外圍曲率，這些數據對于特殊隱形眼鏡（如鞏膜鏡或大型角鞏膜鏡）的驗配尤為重要。彩色視圖模式結合白色和藍色LED燈，提供彩色視圖和隱形眼鏡驗配輔助功能，大大增強了檢查的直觀性和準確性。

反射測量是驗光儀的核心功能，HRK-8000A在這方面表現出色。它支持多種頂點距離設置（0.0, 12.0, 13.5, 15.0mm），適應不同矯正需求。球鏡度（SPH）測量范圍達-30.00~+25.00（VD=12mm），增量精度可選0.01D、0.12D或0.25D，滿足從高度近視到高度遠視的測量需求。柱鏡度（CYL）測量范圍為0.00±12.00D，同樣提供0.01D、0.12D和0.25D三種增量選擇，確保散光測量的準確性。圓柱形符號可選擇負性（-）、正性（+）或兩者兼?zhèn)洌ā溃?，滿足不同處方習慣的需求。

表：HRK-8000A主要技術參數

設備還具備瞳孔距離測量功能，范圍10-85mm，精度1mm，確保光學中心與視覺軸線的準確對齊。可測量瞳孔直徑僅為?2.0mm，這意味著即使在光線較弱、瞳孔較小的情況下，設備仍能獲得準確的測量結果。所有這些先進的硬件配置和軟件功能使HRK-8000A成為當今電腦驗光設備之一，為眼科診斷和視力矯正設立了新的技術標準。
