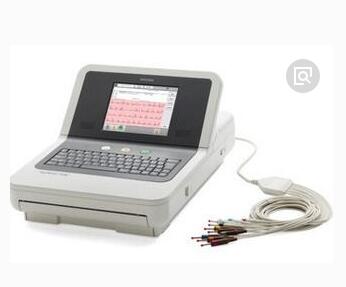

飛利浦十二導聯心電圖機TC20

心電圖機TC20技術參數

工作條件

100-240伏，50-60Hz，大功率65瓦，交直流兩用，輸入電流大1.2A

工作溫度攝氏10-40攝氏度;存儲溫度攝氏-20-50攝氏度

工作濕度:10-90,儲存濕度10-90工作高海拔4272米，597hPA, 存儲高海拔高度4572米（15000英尺），572hPA

技術規格

心電圖采集

1-2-3步操作采集心電圖，燈亮起指導醫生操作

中文操作按鈕

獲取實時12導聯心電圖/任意1-12導聯節律報告，12導聯自動分析

心電圖信號質量指示器提供即時的信號質量反饋，指示松動的或是故障的電ji。

綠黃橙紅4種顏色編碼的心電圖波形顯示在主屏幕上，檢查信號質量。

采樣率  每個電ji/導聯每秒采集8000個樣本

采用一體化的導聯線設計

自動頻率響應 0.05-150Hz,0.15-150Hz,0.5-150Hz,0.05-100Hz,0.15-100Hz,0.5-100Hz,0.05-40Hz,0.15-40Hz,0.5-40Hz

節律頻率響應   0.05-40Hz,0.15-40Hz,0.05-100Hz,0.15-100Hz,0.05-150Hz,0.15-150Hz

濾波   交流電噪音（50赫茲）/肌電和基線漂移濾波/偽差/高通和低通濾波

65鍵，標準數字鍵盤，支持特殊字符，鍵盤保護膜

定標靈敏度：1mV, 誤差范圍 +/-5抗ji化電壓     加+/-300mV直流ji化電壓， 靈敏度變化范圍+/-5除顫保護 符合 IEC60601-1 he IEC60601-2-25要求及AAMI EC11: 1991要求

道間干擾＜0.5mm 標準增益(10mm/mV)

顯示及打印

6.5寸彩色觸摸屏，固定不可移動

屏幕顯示內容包括時間、報告格式、工作狀態、患者信息、信號質量、網絡信號、電池電量及某個電ji脫落等參數

報告格式   3x4 (1R, 3R) ；3x4, 1R 8ST；3x4, 1R 10ST；6x2；全景12 (Cabrera格式)；12x1（標準和Cabrera格式）

打印報告前可以進行屏幕預覽

節律報告 1-12個導聯任選

高分辨率、數字陣列打印機，使用熱敏打印紙

屏幕幫助功能

打印紙    A4折疊紙

電池SMBus 兼容電池   1塊電池 容量 完成至少 30份 ECGs 采集或 30 分鐘持續節律，4-5小時以上待機，4小時充滿95的電量

心電圖解釋功能

DXL12導聯算法

STEMI 診斷輔助工具： STEMI-CA  提示心肌梗死相關冠狀動脈

STEMI 診斷輔助工具：關鍵事件 提示四類需要緊急處理的心臟病事件

性別特異性分析，根據AHA指南將女性V2,V3導聯的ST 段抬高標準降低為0.15mv

兒科特異性分析，兒科的準則采用12個明顯年齡組，確保年齡相關的解釋標準可以應用于分析采集的波形。

 自動診斷算法覆蓋剛出生的嬰兒，并針對新生兒以三天為一組進行特異性分析

起搏器自動分析，及增強的起搏器檢測，4種可調節的起搏檢測選項，可以在起搏器程控時同步采集心電圖

直觀顯示心臟水平面和額面 ST段變化的ST MAPS

19種導聯錯接檢測

存儲

心電圖可存儲為1.03、1.04、1.04.01 和 1.04.02 版本的 XML 文件格式，PDF和XML SVG格式

可選配優盤，支持多廠家的優盤，擴展存儲

重量及尺寸

8.3公斤包含所有附件（1塊電池、200頁心電圖記錄紙、全部導聯線、交流電線）

尺寸  310 mm 寬 x 405 mm 深 x 205 mm 高
